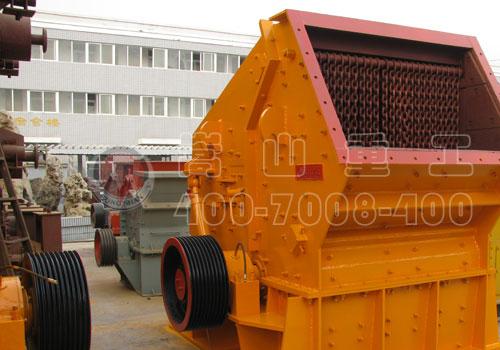

ZPS型破碎机韵结构及工作原理如图3-3所示。原料由旋转喂料器1喂入分级室，细颗粒物料在气流的挟带下直接进入分级机进行预先分级，合格细粉作为成品经产品出口5排出机外而被收集；粗粒物料进入冲击研磨室，在冲击锤的高速冲击和研磨作用下被破碎；破碎后的物料经进气管6进入的上升气流作用被输送到卧式涡轮超细分级器进行分级，合格细粉经排料口5排出后收集为产品；粗颗粒物料再次进入研磨室，重复以上过程直至磨为产品出磨。若给料已达到一定的细度，可将给料口改为下部风送给料，强化定子和转子间缝隙的气流剪切破碎作用。  ZPS型机械冲击式破碎机具有以下特点：
 www.chinassjx.com/product/296.html
  (1)它将冲击破碎机和卧式涡轮超细分级器组合，具有结构简单、整体性好的特点。

    (2)该机的最显著特点是兼具预先分级和检查分级功能。原料中的合格细粉经分级后直接排出，有助于提高粉碎效率，降低设备负荷；同时在即保证产品细度的前提下，又降低了能耗。
    (3)该机的易磨部件,如冲击锤及三角肋形研磨轨道均可采用高硬耐磨材料制造，且可更换。
    (4)产品细度调节方便，可通过调整卧式涡轮超细分级机的转速来实现。
    鉴于该机型的以上特点，它适用于非金属矿、化工原料、合成树脂、话、乳糖、可可等。表3 3为ZPS型设备的主要技术参数
