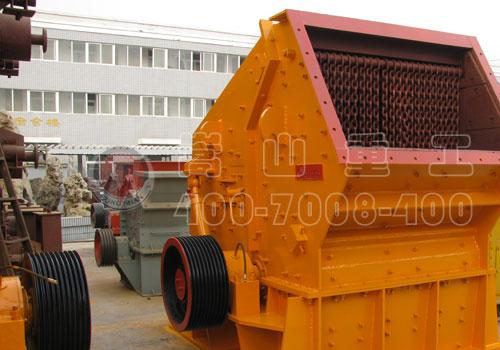

对于鄂式破碎机的活塞回程即返回行程，开始时，鄂式破碎机的活塞及阀均处于极右位置。这时，压气经由缸盖气室2、棘轮孔道3、阀柜孔道4及阀柜与阀的间隙、气室7和回程孔道进入缸体右腔，而缸体左腔经排气口与大气相通，故活塞开始向左运动。当活塞左端面B越过排气口后，缸体左腔余气受活塞压缩，压迫配气阀的右端面，随着活塞的向左移动，逐渐增加压力的气垫也有推动阀向左移动的趋势。而当活塞的右端面越过排气孔后，缸体右腔即与大气相通，气压骤然下降，同时使气室7内的气压也骤然下降，配气阀在两侧压力差的作用下，而被推向左边与阀柜靠合，切断通往缸体右腔的气路和打开通往缸体左腔的气路，此刻活塞回到了缸体左端，结束回程。压气再次进入气缸左腔，开始下一个工作循环。www.chinassjx.com/product/296.html
    螺旋棒插入活塞大端内的螺旋母中，其头部装有四个棘爪。这些棘爪在塔形弹簧的作用下，抵住棘轮的内齿。棘轮用定位销固定在气缸和柄体之间，使之不能转动。转动套5的左端有花键孔，与活塞上的花键相配合，其右端固定有钎尾套。钎尾套内有六方孔，六方形的钎尾插入其中。
    由于棘轮机构具有单方向间歇旋转特征，故当活塞冲程时，利用活塞大头上螺旋母的作用，带动螺旋棒沿虚箭头所示的方向转动一定角度。棘爪在此情况下，处于顺齿位置，它可压缩弹簧而随螺旋棒转动。当活塞回程时由于棘爪处于逆齿位置，它在塔形弹簧的作用下，抵住棘轮内齿，阻止螺旋棒转动。这时由于螺旋母的作用，迫使活塞在回程时沿螺旋棒上的螺旋槽依实线所示的方向转动，从而带动转动套及钎尾套，使钎子转动一个角度。这样活塞每冲击一次，钎子就转动一次。钎子每次转动的角度与螺旋棒螺纹导程及活塞运动的行程有关。 这种转钎机构的特点是合理地利用了活塞回程的能量来转动钎子，具有零件少、凿岩机结构紧凑的优点。其缺点是转钎扭矩受到一定限制，螺旋母、棘爪等零件易于磨损。
