【详细说明】

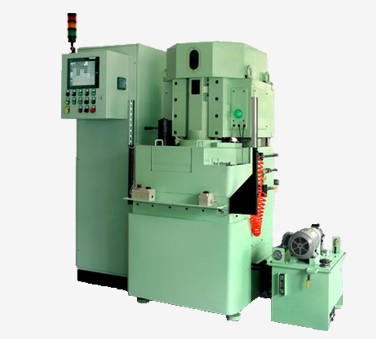

HMP-208数控立式单端面磨床
产品简介
用于加工零件两个平行面中的一个端面，可实现粗、精磨削一次完成，能够磨削各类圆形、非圆形等任意形状的零件。机床加工精度高、表面光洁度好，适合高精密端面零件的批量加工。
该产品主要应用于空调压缩机、轴承、齿轮、汽车零部件、液压件等行业，及其它难加工材料等领域。
技术性能指标：
| 项目 | 参数 | 单位 | |
| 磨削工件最大外径尺寸 | Φ100 （可跟据客户要求） | mm | |
| 磨削工件高度尺寸 | 2-50 （可跟据客户要求） | mm | |
| 磨头主轴最高转速 | 1450 | rpm | |
| 砂轮/直径 | CBN/305 | mm | |
| 磨头进给速度 | 0.003-3.125 | mm/s | |
| 工件卡盘转速 | 0-200 （可跟据客户要求） | rpm | |
| 加工节拍 | 10-15 (跟据工件加工参数变化) | s | |
| 磨头电机功率 | 11 | KW | |
| 机床总功率 | 18 | KW | |
| 机床总重量 | 4 | T | |
| 机床外形尺寸(长×宽×高) | 1100×1500×2000 | mm | |
| 工作 精度 | 平面度 | ≤2 | μm |
| 平行度 | ≤2 | μm | |
| 尺寸精度 | ≤2 | μm | |
| 表面粗糙度 | ≤Ra0.4 | μm | |
该产品主要实现对工件端面的精密磨削加工，每次磨削一个端面。机床加工精度高、表面光洁度高，适合高精密端面零件的批量加工。
主要应用于空调压缩机、轴承、齿轮、汽车零部件、液压件、难加工材料等行业零件端面的磨削加工。
产品采用切入式磨削方式，应用CBN砂轮对工件的上下平面同时进行磨削加工，最终实现加工工件尺寸精度小于0.002mm、表面粗糙度小于Ra0.4、平行度小于0.002mm；可加工工件范围直径≤100mm，高度在2mm-50mm，加工直径和高度范围可以根据需要设计；主轴采用11Kw大功率电机、德国高精密轴承，配用直径305mm的CBN树脂砂轮，提高磨削质量和磨削效率，采用转台式双工位加工，加工节拍可达10-15s。并可选配自动检测、自动上下料等功能。
一、海默数控单端面磨床产品特点
1．海默数控单端面磨床主要功能部件均从德国或日本进口，所以磨床制作成本较高；
2．海默数控单端面磨床控制软件由我们自主研发的，有自主知识产权，便于升级优化；
3．海默数控单端面磨床品质能达到进口同类磨床水平，但价格是进口同类磨床的60%。虽然价格明显高于国产磨床，但是品质也大大高于国产数控内圆磨床；
4．海默数控单端面磨床适合加工高精度的工件。适合高效率的价格，具有进口同类产品的品质和效率；
5．本公司提供配套CBN砂轮，满足数控磨床能实现高精度、高效率加工，能高效率的加工出高精度的产品；
6．能为客户提供磨床、砂轮、滚轮、磨加工工艺等整套工艺系统，即磨床、砂轮、滚轮、加工工艺都由我公司生产制作；
7．为客户提供全套工艺解决方案；
海默数控单端面磨床与国内数控单端面磨床技术参数对比表
|
性能 | 海默数控单端面磨床 | 国内数控单端面磨床 |
| 砂轮种类 | CBN砂轮 | 普通砂轮 |
| 进给量 | 1μm | 5μm |
| 修整方式 | 自动 | 手动 |
| 修整周期 | 几百件~几千件 | 几件 |
| 磨削精度 | ≤2μm | ≤10μm |
| 粗精加工方式 | 一次装卡，粗精一次磨削 | 粗精磨分机床磨削 |
| 单件加工时间 | 10~30秒 | 3~10分钟 |
二、海默数控单端面磨床产品适合的客户
1．适合打算购买国外数控内圆磨床，又期望降低采购成本的客户；
2．适合加工零部件要求精度高，目前又不能实现客户；
3. 适合目前有难磨零部件问题，又无法解决的客户；
4．适合产品一致性要求很高的客户；
5．适合想找磨床、砂轮、滚轮、加工工艺全套解决方案的客户；
6．适合想解决软件升级困难和维修成本过高及维修困难的客户；
