日本、德国车铣复合数控加工中心
- 公司名称：
- 发布日期：
- 所 在 地：
- 产品型号：
- 产品价格：
- 点击次数：
- 高端数控机床
- 2013-03-19 10:48:54.0
- 日本
- MULTUSB750
- 面议
- 85
【详细说明】

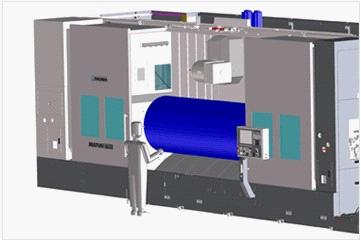

常州兰生主要提供日本OKWMA、德国DMG数控加工中心，可一次装夹可以完成中大型工件的车削和铣削复合加工。 德国DMG的车铣复合数控加工中心包括： GMC系列：DMC60FD、DMC80FD、DMC125FD、DMC160FD；日本OKWMA的MULTUSB750车铣复合数控加工中心；日本OKWMA的MULTUSB750主要技术参数
应用案例：
| 规格 | 单位 | MULTUSB750 | ||
| 容量能力 | 往返台上的振幅 | mm | 1,050 | |
| 最大加工直径 | mm | 1,050 | ||
| 心间 | mm | 3,000 | ||
| 移动量 | X轴移动量 | mm | 1,080 | |
| Z轴移动量 | mm | 3,215 | ||
| Y轴移动量 | mm | 660（-330～+330） | ||
| C轴控制角度 | 度 | 360（最小控制角度0.001） | ||
| B轴分度角度 | 度 | -30～210（最小控制角度0.001） | ||
| 主轴 | 主轴转速 | min | 11～2,000［14～1,500,10～1,000］ | |
| 主轴端刀尖型状 | JISA2-11［JISA2-15,A2-20］ | |||
| 主轴直径 | mm | 220［ 280/ 380］ | ||
| 刀架 | 刀架型号 | H1ATC | ||
| 刀架的刀具安装把数 | L刀具、M刀具共用1把 | |||
| 刀柄/镗杆柄直径 | mm | □32/ 63 | ||
| 回转刀具主轴 | 旋转刀具主轴转速 | min | 40～5,000［10,000］ | |
| 进给系统 | 快速进给速度 | mm/min | X:40,000Z:40,000Y:40,000 | |
| min | C:100B:20 | |||
| 尾架 | 中心轴的直径 | mm | 180 | |
| 中心轴锥形孔的型号 | MT.No.6 | |||
| 中心轴移动量 | mm | 200 | ||
| 自动刀具更换装置 | 刀柄型号／牵引螺栓型号 | HSK-A100（CAPTOC8、MASBT50/P50TⅡ型） | ||
| 刀具容纳把数 | 本 | 40［80,160］ | ||
| 刀具最大直径 | mm | 135（ 300无邻近刀具） | ||
| 刀具最大长度 | mm | 600（从量规线的长度） | ||
| 刀具最大重量 | kg | 30 | ||
| 电机 | 主轴用电机 | kW | VAC37/30(30分/连续) ［45/37(30分/连续)］ | |
| 旋转刀具主轴用电动机 | kW | VAC37/22/15 (3分/30分/连续) | ||
| Z轴用电动机 | kW | 9.4 | ||
| X轴用电动机 | kW | 5.2×2 | ||
| Y轴用电动机 | kW | 5.1 | ||
| B轴用电动机 | kW | 4.6 | ||
| 机械的大小 | 机械的高度 | mm | 3,557 | |
| 所需地面的大小 | Mm*mm | 8,500×3,532 | ||
| 机械重量 | kg | 38,000 | ||
| 数值控制装置 | OSP-P200 | |||
