【详细说明】

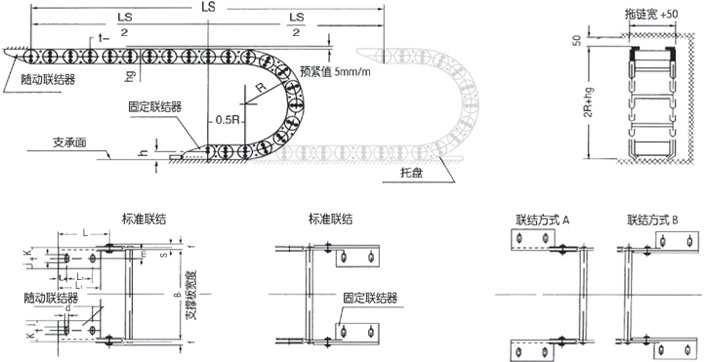

TL 钢制拖链：

TL 系列钢拖链的主体链板 ( 优质钢板镀铬 ) 、支撑板 ( 挤拉铝合金 ) 、轴销 ( 合金钢 ) 等部件组成。使电缆或橡胶管与拖链之间产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便、使用可靠、易拆卸、河北精创数控机床部件制造有限公司的产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲灵活，阻力变小，降低了噪音，从而可保证长时间使用不变形，不下垂。

本产品外观精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。

TL型钢制拖链：

支撑板（按用户要求规格生产）

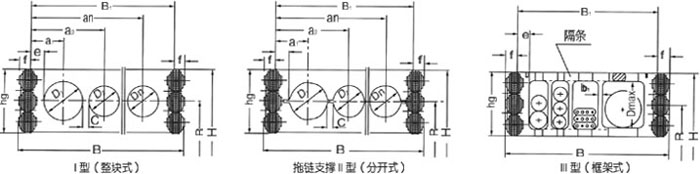

拖链的选用 1．支撑板内腔孔径 D1＝d＋≈0.1d（取整数）。其中 d ＝电缆、电缆、液、气软管的外径。 2．根据支撑板内腔最大孔径 Dmax 来确定链板高度 hg 和拖链号TLXX。 3．根据拖链功能要求来确定支撑板型式的拖链的弯曲半径； ⑴当拖链需承载较大管、缆负荷时、应选用高强度支撑板 \| 型（整块式）。 ⑵当管缆的接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑 \|\| 型。属分开式类型支撑板。 ⑶安装管缆的规格品种较多时，可选用支撑板 \|\|\| 型（框架式）。 4．根据安装管缆的数量来决定支撑板宽度 B1, 从而可得拖链宽度 B。 5．拖链使用场合或受环境影响时，需要采用钢带防护支撑板时，请与本公司另行提出。

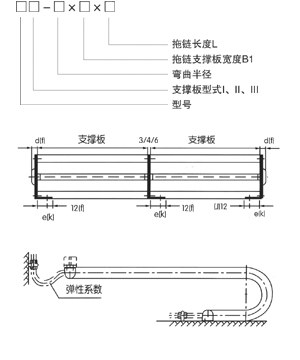

带三条链板的拖链因为支撑板最大长度有限，在较宽拖链上可以装置一个或多个拖链链板。另外的原因是，可提高较窄的拖链的稳定性，此外也可通过第三条链板将套管与电缆隔开。注：TLG 型取参数 D， 12， e， TL 型取 f,j,k 。
液压管的弹性状况要注意,液压管在压力下会伸长或缩短, 因此,应考虑到软管的弹性系数, 特别是在高压及拖链长度较长的情况下, 应引起注意。	订货举例拖链型号TL125 支撑板\|\|\|型弯曲半径R 支撑板宽度、长度拖链TL125\|\|\|-500×600×6888
