hyperMILL：把“神棍”拉下神坛——整体式KN95熔接齿模的编程与优化

2020-5-21 来源：-- 作者：- 访问量：

摘要：熔接齿模是各类全自动和半自动口罩机的核心零部件，一度被誉名为“神辊”。本文基于OPEN MIND公司hyperMILL软件的加工功能，针对整体式KN95口罩熔接齿因结构复杂而导致数控编程和加工难度大的特点，实现数控加工编程及加工工艺优化的过程。本文通过软件中五轴形状偏置和五轴轮廓加工指令，为解决熔接齿模在加工过程中加工空间狭窄，切削刀具小，刀具寿命短，其他软件程序抬刀、跳刀、空刀过多导致加工效率低下的问题提供了一些解决方法与实用技术。结果表明hyperMILL软件可以简化编程的过程，提高编程和加工的效率，充分发挥多轴数控加工的技术优势，帮助数控加工企业充分利用现有设备，快速应对市场变化，并为其它同类复杂零件的编程加工提供了重要依据。

口罩熔接齿模是各类全自动和半自动口罩机的核心零部件。该模具的加工质量对于口罩在加工成型的生产过程中有着非常大的影响，稍有偏差口罩便面临着切不断，边缘有毛边甚至出现刀口崩裂的状况。该模具也因结构特殊，加工精度要求高，数控编程复杂和加工难度大等特点一度也誉名为“神辊”。如何快速准确的实现数控加工编程和加工工艺优化，提高加工精度及加工效率成为该产品加工的关键。

hyperMILL是德国OPEN MIND 公司的一款CAM软件，其软件中的五轴形状偏置和五轴轮廓加工指令，为熔接齿模在加工过程中因加工空间狭窄，切削刀具小，刀具寿命短，其他软件程序抬刀、跳刀、空刀过多导致加工效率低下的问题提供了一些解决方法与实用技术。

整体式KN95熔接齿模模型

熔接齿模是打片机上最为主要部件之一，用于熔切无纺布。熔接齿模最为主要的位置由压花齿、切刀口和送料齿三部分组成，其中压花齿与切刀口保证口罩的压印与切断，两侧送料齿保证无纺布的输送。工作时熔接齿模呈轴向旋转运动，通过超声波超声振动原理对多层无纺布进行热熔与切削。本文所研究的熔接齿模是整体式KN95口罩熔接齿模，如图1所示。

图1 整体式KN95熔接齿模及其主要结构

整体式KN95熔接齿模的外形尺寸如图2所示。该模型为一出一熔切一体式熔接齿模，模具总长285mm，最大外径Φ79，切刀口角度为60°，压花齿与送料齿数分别为380、120个，间距为1mm。

图2 整体式KN95熔接齿模外形尺寸图

整体式KN95口罩熔接齿模结构复杂，加工难度大，其数控编程和加工的难点主要有以下几点：

（1）压花齿与送料齿间距小，加工效率低、易断刀；

（2）切刀口处要求宽度均匀，一般控制在0.1mm~0.3mm，并保证刃肩光顺，因与压花齿距离较近，只能选用小刀进行粗、精加工，效率低下，加工效果不佳；

（3）压花、送料齿与切刀口存在一定量落差，落差若不同轴则造成口罩压花印高低，将直接对模具使用产生影响。

KN95熔接齿模数控编程

hyperMILL是集成化NC编程的CAD/CAM软件［1］，其多轴模块为熔接齿模提供了高效可靠的编程与加工方案。与其它加工软件相比编程效率高，自带的加工仿真模块可检验程序的正确性。

2.1 刀具与加工参数选择

选择合适的刀具和刀具类型不仅可以保证加工效率，而且能够满足零件的加工质量。刀具的选择需要充分考虑工件的形状、材料、加工效率和精度等各个方面的因素［2］。KN95熔接齿模加工刀具的选取可遵循以下原则：

（1）粗加工时，在条件允许的情况下应选择直径较大的平底铣刀，以提升加工效率；

（2）熔接齿间间距较小，但加工深度较浅，应选择直径较小的立铣刀或角度刀；

（3）切刀口是整个模型的关键点之一，且切刀口要求较高，可选择较小的R角刀或者带角度的成型铣刀。

根据整体式KN95口罩熔接齿模的尺寸、材料等，选择立铣刀、成型刀分别完成各个加工工序。所选刀具的参数如表1所示。

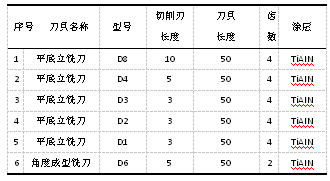

表1 加工中选用刀具的参数

2.2整体式KN95熔接齿模加工工序及加工参数确定

根据所用毛坯的形状以及整体式KN95熔接齿模的结构特点，将其加工工序分为整体粗加工、清角加工、底面精加工、送料齿精加工、压花齿精加工、切刀口精加工。各加工工序所用刀具以及加工参数如表2所示。

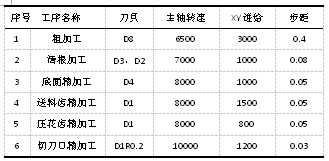

表2 各加工工序使用的刀具以及参数

2.3数控编程

2.3.1 粗加工

粗铣加工完成了熔接齿模主要加工余量的去除和后续加工余量的均匀化。因此，要求粗加工具有较高的加工效率，在保证不发生干涉且尽可能多的前提下尽可能选择直径大的铣刀，以保证加工效率［1］。在hyperMILL软件上建立圆柱驱动面并法向与驱动面进行加工。最大横向步距设置2mm，垂直步距0.4mm。底面与侧面余量均为0.15mm。生成刀具路径如图3所示。

图3 整体粗加工刀具路径

2.3.2 清角与二次清角

整体式KN95熔接齿模轮廓岛屿众多，较为复杂，粗加工后因刀具直径原因无法保证侧面余量均匀化，因此需清角。直接选用D2平底立铣刀进行整体清角时效率低下，为此采用D4、D2平底立铣刀进行清角与二次清角，保证零件侧面余量均匀。最大横向步距设置1.2mm，垂直步距0.08mm，底面与侧面余量均为0.15mm。

在hyperMILL软件中使用“五轴形状偏置精加工”设置“清角模式”参考刀具为7.5、3.8，加工选项为“侧壁”进行零件整体清角。两次整体清角的刀具路径如图4所示。

图4整体清角加工刀具路径

2.3.3 底面精加工

整体式KN95熔接齿模齿底面加工要求并不高，在整个模具的运行中属于避空面。但压花、送料齿顶面要求较高，在使用过程中与无纺布存在直接接触，其与切刀口顶面存在落差，一般控制与0.15mm~0.2mm之间，若落差不均匀，则直接影响这个模具的使用，为保证齿面与切刀口的落差，在该工序运行前需再次验证模具在机床上是否位于同轴。为保证加工质量，加工底面时对零件侧面留有0.15余量，行距不宜过大，可选择D4的铣刀进行齿底、齿顶表面精加工。齿底、齿顶表面精加工刀具路径如图5所示

图5齿顶与齿底加工刀具路径

2.3.4 压花齿、送料齿精加工

压花齿呈环绕形缠绕于整体式KN95熔接齿模表面，起到压印的作用，数量较多。送料齿在整体式KN95熔接齿模上可压花齿平齐或稍高于压花齿面，为更好的保证送料齿的输送作用，可与切刀口均采用外圆磨床磨削。

压花齿、送料齿齿间距较窄，数量较多，对侧壁的表面要求不高，可选择D1平底立铣刀采用“五轴形状偏置粗加工”进行加工，该位置刀路拐角较多，采用刀具路径倒圆角进行光顺过渡。最大横向步距设置0.4mm，垂直步距0.05mm，底面与侧面余量无。压花、送料齿精加工刀具路径如图6所示。

图6送料齿精加工刀具路径

2.3.5 切刀口精加工

切刀口是熔接齿模加工要求最高的部位，起到切断无纺布的功能，加工要求高，若无法保证切刀口宽度，在使用时易发生毛边、局部未切断等情况。可选择D1R0.2 R角刀采用hyperMILL软件中“五轴形状偏置精加工”进行螺旋环绕式加工。因在熔接齿模的使用中对切刀口侧壁表面质量要求较高，因此轴向进给设置为0.03，以保证表面粗糙度。切刀口加工路径如图7所示
