电主轴在高精度模具制造中的应用与优化
2026-5-7 来源：西安兴航航空科技股份有限公司 作者：徐致雄
【摘要】 : 探讨了电主轴在高精度模具制造中的应用与优化，重点分析了其高速、高精度、高刚性及低振动、低热变形的综合特性，并提出了从主轴选型与匹配到工艺集成与优化的完整技术路径。通过优化加工参数、热误差补偿、振动控制及智能监控与诊断等关键技术，显著提升了模具加工的精度、表面质量和效率。研究表明，电主轴与数控系统、CAD/CAM 系统的深度集成，以及智能工艺链管理的应用，能够实现高精度模具制造的全流程优化，为现代制造业提供了高效、精准的解决方案。
【关键词】: 电主轴 ; 高精度模具制造 ;CAD/CAM 系统
1.引言
随着现代制造业对模具精度和表面质量要求的不断提高，电主轴作为数控机床的核心部件，在高精度模具制造中发挥着至关重要的作用。其高速、高精度、高刚性及低振动、低热变形的特性，为复杂曲面、微小特征和精密结构的加工提供了技术保障。然而，如何充分发挥电主轴的性能优势，实现加工过程的优化，仍是当前研究的重点。
2.电主轴在高精度模具制造中的应用概述
电主轴在高精度模具制造中的应用原理主要体现在其高速、高精度、高刚性以及低振动和低热变形的综合特性上。电主轴通过将电机与主轴一体化设计，消除了传统传动系统中的皮带、齿轮等中间环节，从而显著提高了系统的刚性和响应速度，减少了传动误差和能量损失。在高精度模具加工过程中，电主轴能够实现精确的转速控制和位置定位，其转速范围广、调速精度高，能够满足不同材料和工艺的需求，确保加工过程的稳定性和重复性。同时，电主轴的高速旋转特性使其能够采用小直径刀具进行微细加工，从而在复杂曲面、微小特征和精密结构的加工中表现出色，显著提高模具的表面质量和加工精度。此外，电主轴的低振动和低热变形特性通过优化轴承设计、采用先进的冷却系统和热误差补偿技术，有效减少了加工过程中的振动和热变形，进一步提高了模具的尺寸精度和形状精度。
3. 电主轴在高精度模具制造中的应用与优化流程
3.1 主轴选型与匹配
在高精度模具制造中，电主轴的选型与匹配是优化流程的首要环节，需综合考虑模具材料特性、加工精度要求和工艺特点。对于高硬度模具钢（如 Cr12MoV 或 H13），应选择高扭矩、高刚性的电主轴，采用大直径轴承和优化的主轴结构设计，以确保重切削条件下切削力的稳定传递 ; 而对于复杂曲面或微小特征的加工，如精密注塑模具的型腔加工，则需优先选择高转速、高精度的电主轴，其转速范围通常可达
20000~60000rpm，并采用空气轴承或磁悬浮轴承技术，以满足微细加工的需求。此外，电主轴与机床其他部件的匹配性也至关重要，包括接口尺寸（如 HSK、BT 或 CAT 接口）、冷却系统（油冷、气冷或水冷）以及控制系统（数字式伺服驱动技术）的兼容性，以确保加工过程的稳定性、散热效果和精确控制。通过科学的选型与匹配，能够充分发挥电主轴的性能优势，为后续优化奠定基础，例如在加工高硬度材料时减少切削热影响，或在复杂曲面加工中提高微细加工精度和表面质量。
3.2 加工参数优化
加工参数的优化是提升电主轴性能的关键环节，其技术实现需要基于实验数据、仿真分析和实时监测，以确定最佳转速、进给速度和切削深度等参数组合。针对高硬度模具钢（如Cr12MoV 或 H13），采用适中的转速（通 常为 8000~15000rpm）和 较 小 的 切 削 深 度（0.1~0.3mm）可有效延长刀具寿命，同时减少切削热对加工精度的影响，这是因为适中的转速能够平衡切削力与热量积累，而较小的切削深度则降低了单次切削的负荷，从而减少刀具磨损和热变形。此外，结合电主轴的动态特性，通过模态分析和频率响应测试，避免共振频率的出现，确保加工过程的稳定性。例如，利用有限元分析（FEA）模拟电主轴在不同转速下的振动特性，优化转速范围以避免共振区域。通过实时监测加工状态（如振动、温度和切削力），并采用自适应控制算法动态调整参数，能够进一步优化加工效果。例如，在加工过程中，当监测到振动幅值超过阈值时，系统可自动降低转速或调整进给速度，以抑制振动并提高加工精度。这种基于数据驱动的参数优化方法，能够充分发挥电主轴的性能优势，显著提高高精度模具制造的效率和质量。

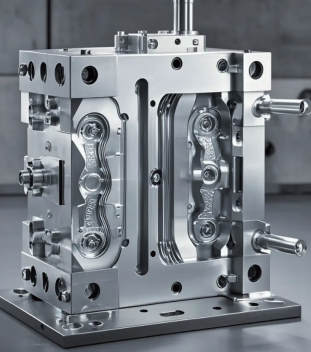

精密注塑模具的型腔加工
3.3 热误差补偿
电主轴在高速运转过程中产生的热量会导致热形，进而影响加工精度，热误差补偿技术通过多传感融合和智能算法实现对热误差的精确预测与补偿。具体实现中，首先在电主轴的关键部位（如轴承、定子和转子）布置高精度温度传感器，实时监测温度变化，并结合热传导模型和 FEA 建立热误差预测模型。例如，采用前馈补偿技术，根据温度传感器的实时数据预测热变形量，并通过数控系统提前调整主轴位置，以抵消热误差 ;或通过反馈控制技术，利用位移传感器实时监测加工误差，并动态修正主轴位置，确保加工精度。
3.4 振动控制
振动是影响高精度模具加工精度和表面质量的重要因素，电主轴的振动控制技术通过机械结构优化和主动振动抑制相结合，实现高效减振。在机械结构优化方面，通过精确调整轴承预紧力（通常为额定载荷的 10%~15%），优化主轴刚度设计（如采用大直径主轴和加强筋结构），以及选用高精度轴承（如陶瓷混合轴承或空气轴承），能够有效降低振动幅值，提高系统稳定性。在主动振动抑制方面，利用高灵敏度加速度传感器实时监测振动信号，并通过快速傅里叶变换（FFT）分析振动频谱，识别主要振动源 ; 基于自适应滤波算法或模糊控制算法生成补偿信号，驱动压电陶瓷执行器或电磁执行器对振动进行实时补偿，从而抑制振动对加工精度的影响。
3.5 智能监控与诊断
智能监控与诊断系统通过多传感器融合和机器学习算法，实现对电主轴运行状态的实时监测与故障预测，具体实现中，首先在电主轴的关键部位（如轴承、定子和转子）布置振动传感器、温度传感器和电流传感器，构建传感器网络，实时采集振动、温度和电流等参数。其次，通过数据预处理（如滤波和降噪）和特征提取（如振动频谱分析和温度梯度分析），利用机器学习算法（如支持向量机 SVM 或深度神经网络 DNN）对数据进行分析，识别异常模式并预测潜在故障。例如，通过分析振动频谱中的特征频率（如轴承外圈故障频率或主轴失衡频率），可以判断轴承磨损或主轴失衡等故障 ; 通过监测温度变化趋势，可以预警冷却系统失效或润滑不足等问题。智能诊断系统能够基于故障预测结果提供维护建议（如更换轴承或补充润滑油），并通过人机交互界面实时反馈给操作人员，减少非计划停机时间，提高电主轴的可靠性和使用寿命。
3.6 工艺集成与优化
电主轴的性能优化需要与整个加工工艺系统深度集成，以实现高精度模具制造的全流程优化。首先，将电主轴的控制系统与数控系统无缝对接，通过高速通信协议（如 EtherCAT 或 Profinet）实现实时数据交换，结合智能算法（如遗传算法或粒子群优化算法）对加工参数进行动态优化，例如根据材料硬度和加工特征自动调整转速、进给速度和切削深度，实现自适应控制。其次，优化电主轴与刀具、夹具等工艺要素的协同工作，表 1 不同工艺集成方案对高精度模具制造的影响工艺集成方案 加工效率提升%表面粗糙度降低 μm尺寸精度提升 % 电主轴与数控系统集成 15~20 0.2~0.4 10~15刀具涂层优化 10~15 0.1~0.3 5~10CAD/CAM 系统集成 20~25 0.3~0.5 15~20例如，采用高性能刀具涂层技术（如 TiAlN 或DLC 涂层）和优化刀具几何参数（如大螺旋角设计），能够显著提高加工效率和质量。此外，将电主轴优化与 CAD/CAM 系统相结合，通过工艺仿真和虚拟加工技术，优化刀具路径和加工策略，减少空行程和加工误差，实现从设计到制造的全流程优化。表 1 所示为不同工艺集成方案对高精度模具制造的影响。

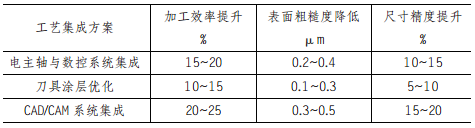

表 1 不同工艺集成方案对高精度模具制造的影响
进一步地，电主轴的工艺集成与优化还可以通过智能工艺链管理实现。例如，利用数字孪生技术构建电主轴的虚拟模型，实时映射其物理状态和加工过程，通过大数据分析优化工艺链中的各个环节。在加工过程中，通过传感器网络实时采集电主轴的运行数据（如振动、温度和电流），并结合历史数据和工艺知识库，动态调整加工策略。例如，在加工复杂模具时，系统可以根据实时数据自动选择最优的刀具路径和切削参数，减少加工误差和刀具磨损。此外，通过工艺链的纵向集成，将电主轴与上游的设计系统和下游的质量检测系统无缝连接，实现从设计、加工到检测的全流程闭环控制。
4. 结束语
本文通过分析电主轴在高精度模具制造中的应用，提出了一套完整的优化流程，涵盖了主轴选型、加工参数优化、热误差补偿、振动控制、智能监控与诊断及工艺集成等多个方面。研究表明，电主轴与数控系统、CAD/CAM 系统的深度集成，以及智能工艺链管理的应用，能够显著提升模具加工的精度、效率和质量。未来，随着智能制造技术的不断发展，电主轴在高精度模具制造中的应用将更加广泛和深入，为现代制造业的创新发展提供重要支撑。
